高强度无收缩灌浆料用到的胶凝材料为水硬性胶凝材料，水硬性胶凝材料不仅能在空气中硬化，而且能更好的在水中硬化，保持和继续发展强度。

　　常见的水泥为硅酸盐水泥，是最基本的，也是应用最广的。按照国家标准 GB175-1999规定：凡由硅酸盐水泥熟料、0-5%石灰石或粒化高炉矿渣、适量化学式: CaSO4·2H2O磨细而成的水硬性胶凝材料，称为硅酸盐水泥。硅酸盐水泥熟料中主要的化学组成为：氧化钙、氧化硅、氧化铝、氧化铁四种氧化物。

　　高强度无收缩灌浆料的强度之所以非常高，其中最神秘的物质就是硅酸盐水泥的作用，水泥中熟料矿物与水发生的水解或水化作用统称为水泥的水化。水泥的水化是一个复杂的物理化学变化过程。在此过程中不断生成新的水化产物并发生放热反应。

　　加入矿物掺合料和各种外加剂后，在水泥石中钙矾石与氢氧化铝凝胶、C-S-H凝胶互相打接，使得结构较为致密，无大气孔缺陷，因此凝固后的高强度无收缩灌浆料具有早强、高强和抗干缩性能。

　　高强无收缩灌浆料设备二次灌浆是指将设备底座与基础表面的空隙及地脚螺栓孔用灌浆料灌满，以此来固定垫铁并承受设备的负荷。灌浆料可进行地脚螺栓和钢筋的锚固及结构补强。 地铁、隧道、地下等工程逆打法施工缝的嵌固，钢结构与基础固定连接的二次灌浆。

　　耐久性强：灌浆料属无机胶结材料，使用寿命大于基础混凝土的使用寿命。经上百万次疲劳试验，50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。因为二次灌浆便于地脚螺栓的调整与设备的安装，所以在电建工程设备安装过程中已成为了不可或缺的一个环节。

　　高强无收缩灌浆料二次灌浆应根据工程实际情况，选用合适的灌浆方法。灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干净，不得有松动的碎石、浮浆、油污、蜡质等。灌浆前24h，基础混凝土表面应充分润湿，灌浆前1h，清除积水。

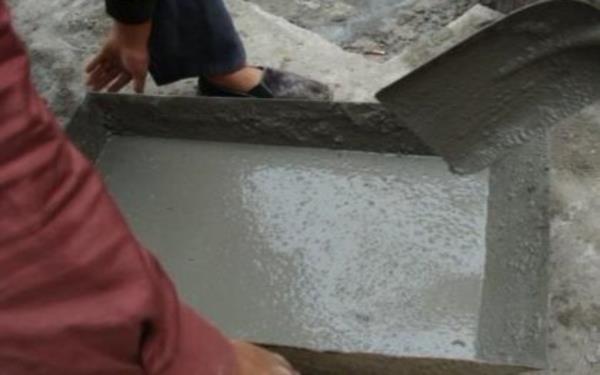

　　二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时灌浆。二次灌浆后无收缩。粘结强度高，与钢筋握裹力不低于6Mpa。可冬季施工：允许在-10℃气温下进行室外施工。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。轨道基础或灌浆距离较长时，视工程情况可分段施工。在灌浆过程中严禁振捣，必要时采用灌浆助推。

　　此外，高强无收缩灌浆料二次灌浆，除了要把设备里面灌满还需要灌平，灌好了之后要注意养护，养护主要注意的是三天的养护，三天养护后基本上不需要养护了，养护按照温度不同，包括夏季和冬季养护两种，夏季养护时需要保湿防裂，为了避免防裂要定时洒水。冬季养护除了保湿之外另外需要做好保温，保温同样重要，所以在温度可控的情况下，一定要做好养护。
