清水混凝土的特点：清水混凝土自然稳重、朴实无华的外表品味，和本身和清雅和厚重是现在的一些装修材料没有办法相比的。清水混凝土本身带有温暖感、柔软感和刚硬感不仅仅对我们感官体验产生巨大的影响，并且能表达出建筑的感情。所以大多数建筑师认为，清水混凝土看起来简单，但是比金碧辉煌的装饰更加有符合现代审美需求，可以说是一种华丽的朴素。

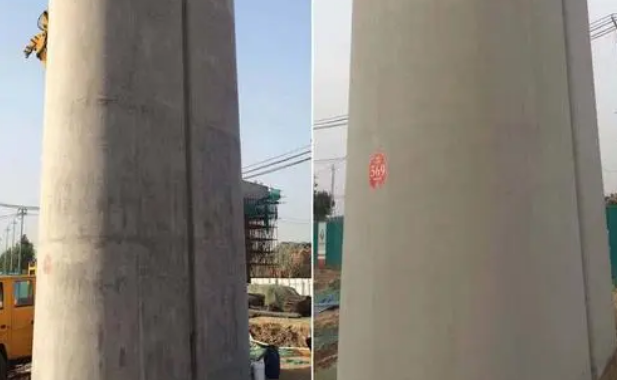

一、色差
产生的原因：
原材料变化及配料的偏差；
搅拌时间不足；
浇筑过程中的离析作用；
模板漏浆，脱模剂涂刷不均匀或养护不当。
解决办法：
可以把原材料按同品牌、同规格、同颜色、同产地进行归类存放。同时，严格按配合比投料和搅拌，并根据气候和原材料变化随时抽检含水率，及调整水灰比；采用吸水率适中的模板材料；采用无色脱模剂，并及时养护。

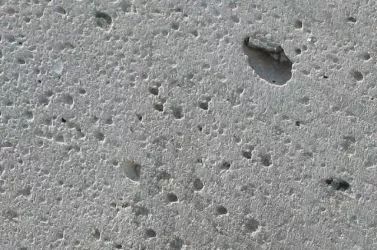

二、气泡
产生的原因：
拌合料含砂过多；
模板不吸水或模板表面湿润性不良；
混凝土振捣不足。
解决办法：
控制混凝土的坍落度及和易性；
控制混凝土的分层和布料厚度在30㎝以内；
控制振捣方式、插入下一层的深度和振捣时间。
三、黑斑
产生的原因：
脱模剂不纯或使用过量。
解决办法：
采用无色脱模剂，并涂刷均匀。
四、花纹斑
产生原因：
含砂量过低；
石子形状不好；
模板挠曲；
振捣过度或存在外部振捣。
解决办法：
严格控制含砂量；
采用级配好、形状好的石子；
模板刚度要适中；
振捣方式应正确，避免外部振捣和过早拆模。
五、表面泌水现象
产生原因：
含砂量过低；
由于天气冷或外加剂配料不当，而延长了混凝土的硬化时间；
模板吸水能力和刚度不够，且表面有水；
坍落度太大。
解决办法：
控制含水率、含砂量，使用减水剂；
采用刚度足够且能吸水的模板；
对光滑的模板采用油质脱模剂；
控制混凝土的坍落度。
六、接缝挂浆、漏浆和出现砂带
产生原因：
接缝不严密，模板底部不够严密；
模板的拼板太软，刚度不够；
混凝土中的水分太多，流动性太高；
混凝土振捣过度。
解决办法：
接缝处用油膏或发泡剂嵌实；
混凝土的坍落度应该严格控制，振捣方法应正确，避免直接振捣接缝处。
