高强无收缩灌浆料是对灌浆料的一种比3较细的叫法，平时简称灌浆料。高强无收缩灌浆料具有 早强、高强,自流性高,微膨胀性等特点. 可冬季施工,耐久性强。其用途广泛，适用于机器底座、地脚螺栓等设备基础灌浆。建筑物的梁、板、柱、基础、地坪和道路的补强、抢修、加固。可进行地脚螺栓和钢筋的锚固及结构补强。 地铁、隧道、地下等工程逆打法施工缝的嵌固。 以及钢结构(钢轨、钢架、钢柱等)与基础固定连接的二次灌浆。

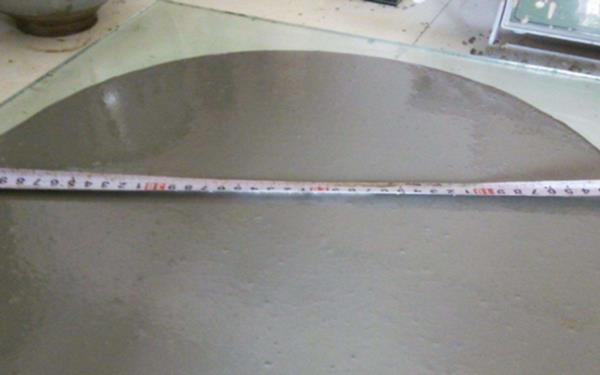

　　一、自密实性

　　高性能灌浆料的用水量较低，流动性好，抗离析性高，从而具有较优异的填充性。套筒灌浆料灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固(修补厚度≥40mm)。有抗油要求的设备基础二次灌浆，称谓加固工程专用加固料。因此，配好恰当的大流动性高性能灌浆料有较好的自密实性。

　　二、体积稳定性

　　高性能灌浆料的体积(volume)稳定性较高，表现为具有高弹性模量、低收缩与徐变、低温度(temperature)变形。灌浆料厂家水泥基灌浆材料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。

　　在施工现场加入一定量的水，搅拌均匀后即可使用。灌浆料具有自流性好，快硬、早强、高强、无收缩、微膨胀;无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。

　　灌浆料价格根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间;若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。

　　普通灌浆料的弹性模量为20~25GPa，采用适宜的材料与配合比的高性能灌浆料，其弹性模可达40~50GPa。采用高弹性模量、高强度(strength)的粗集料并降低(reduce)灌浆料中水泥(材料:粉状水硬性无机胶凝材料)浆体的含量，选用合理的配合比配制的高性能灌浆料，90天龄期的干缩值低于0.04%。

　　三、强度(strength)

　　高性能灌浆料的抗压强度(strength)已超过200MPa。28d平均强度介于100~120MPa的高性能灌浆料，已在工程中应用。高性能灌浆料抗拉强度与抗压强度值比较高强灌浆料有明显增加，高性能灌浆料的早期强度发展加快，而后期强度的增长率却低于普通强度灌浆料。

　　四、水化热

　　由于高性能灌浆料的水灰比较低，会较早的终止水化反应，因此，水化热相应的降低(reduce)。

　　五、收缩和徐变

　　高性能灌浆料的总收缩量与其强度成反比，强度越高总收缩量越小。但高性能灌浆料的早期收缩率，随着早期强度的提高而增大。相对湿度和环境温度，仍然是影响高性能灌浆料收缩性能的两个主要因素(factor)。

　　高性能灌浆料的徐变变形显著低于普通混凝土(Concrete)，高性能灌浆料与普通强度(strength)混凝土相比较，高性能灌浆料的徐变总量(基本徐变与干燥徐变之和)有显著减少。在徐变总量中，干燥徐变值的减少更为显著，基本徐变仅略有一些降低。而干燥徐变与基本徐变的比值(两数相比所得的值)，则随着灌浆料强度的增加而降低。

　　六、耐久性

　　高性能灌浆料除通常的抗冻性、抗渗性明显高于普通灌浆料之外，高性能灌浆料的Clˉ渗透(Osmosis)率，明显低于普通灌浆料。高性能灌浆料由于具有较高的密实性和抗渗性，因此，其抗化学腐蚀性能显著优于普通强度(strength)混凝土(Concrete)。

　　七、耐火性

　　高性能灌浆料在高温作用下，会产生爆裂(burst)、剥落。由于灌浆料的高密实度使自由水不易很快地从毛细孔中排出，再受高温时其内部形成的蒸汽压(vapor pressure)力几乎可达到饱和蒸汽压力。在300°C温度下，蒸汽压力可达8MPa，而在350°C温度下，蒸汽压力可达17MPa，这样的内部压力可使灌浆料中产生5MPa拉伸应力，使灌浆料发生爆炸性剥蚀和脱落。因此高性能灌浆料的耐高温性能是一个值得重视的问题。
